3,2 inch TFT LCD Display Module met 240x320 Resolutie en Parallelle MCU 16Bit Interface voor Huishoudelijke Apparaten

Merknaam:	Genyu
MOQ:	10
Prijs:	CN¥19.57-27.39

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangdong, China

Weergavegrootte:

3,2 inch

Weergavemodus:

240*320

Aandrijf-IC:

ILI9341V

Interface:

Parallelle MCU 16-bits

Kijkhoek:

12 uur

Achtergrondverlichting:

Wit LED

Voeding:

3.3 V

Modulegrootte:

55,04x77,7x2,4mm

Actief gebied:

48.6*64,8 mm

Luminantie:

260 cd/m2

Oplossing:

240RGBx320 pixels

Bedrijfstemperatuur:

-10~60 °C

Weergavetype:

TFT

Structuur:

LCD + IC + FPC + BL

Kijkrichting:

12 uur

Markeren:

3.2 inch TFT LCD-scherm

TFT-LCD-module met een resolutie van 240x320

Parallel MCU 16-bits interface LCD-paneel

Productbeschrijving

3.2 inch 240x320 TFT LCD Display Module

Compacte 3,2-inch TFT LCD-module met een resolutie van 240x320, speciaal ontworpen voor huishoudelijke apparaten.

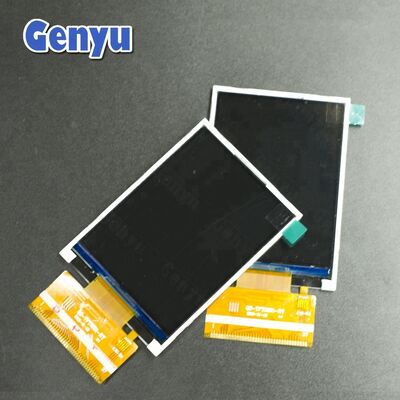

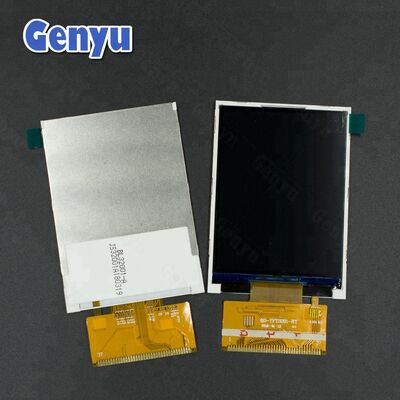

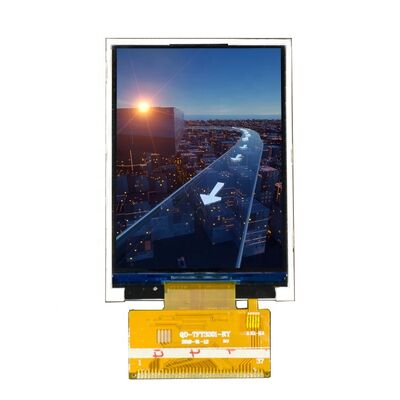

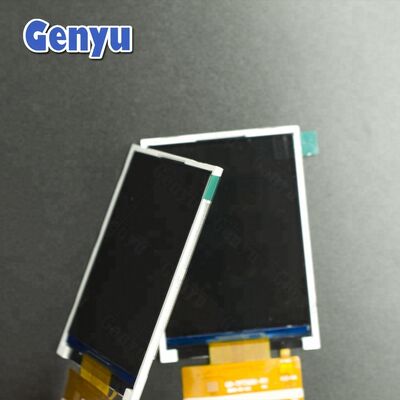

Foto's van producten

Technische specificaties

Display-type	240RGB × 320 Dots TFT LCD
Schermgrootte	3.2 inch
Interface	Parallelle MCU 16Bit / 8Bit
Controller-IC	ILI9341V
Luminansie	260 cd/m2
Stroomvoorziening	2.8V
Resolutie	240RGB × 320 pixels
Grootte van de module	55.04 × 77,7 × 2,4 mm
Zichtgebied	48.6 × 64,8 mm
Zichtrichting	12 uur.
Werktemperatuur	-10°C tot 60°C

Pin Definitie

Pin nr.	Pinnaam	Pin nr.	Pinnaam
1	GND	25	GND
2	VCC ((2,8V)	26	YD
3	IOVCC	27	XR
4	CS	28	VU
5	RS	29	XL
6	WR	30 tot 34	LEDK1-LEDK5
7	RD	35	NC
8	Reset	36	LEDA
9 tot 24	DB1-DB17	37	IMO

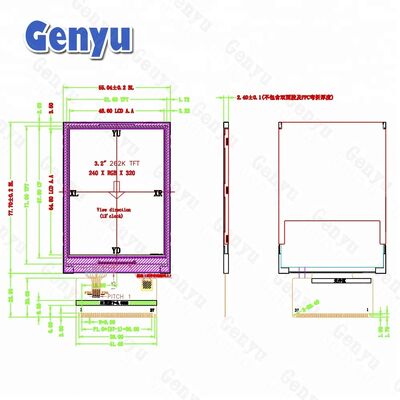

Structurele details

LCD + IC + FPC + achterlicht geïntegreerde module ontwerp

Verpakking en verzending

Betalingsvoorwaarden

T/T, Western Union, Paypal - Neem contact met ons op voor betaling

Leveringstermijn

Artikel verzonden binnen 3 werkdagen na betaling
DHL/UPS/FedEx/TNT: 2-5 werkdagen
EMS: 7-10 werkdagen
CPAM/HKPAM: 10-30 werkdagen

Verpakking

Antistatische zak of bubbelzak (voor monsters)
Plastic pallet
kartonnen doos

Onze voordelen

Gedetailleerde gegevensblad:Volledige technische documentatie, met inbegrip van de specificaties van de scherm-/module-/driver-IC en toepassingscircuits
Ondersteuning van broncode:Uitgebreide broncode of initialisatiecode verstrekt
Technische ondersteuning:Ervaren engineeringteam dat uitgebreide technische diensten aanbiedt
Aanpassingsdiensten:Op maat gemaakte FPC-, PCB- en moduleontwerpen beschikbaar
Ontwikkeling van oplossingen:Speciale oplossingen op maat van uw behoeften

Verbintenis tot kwaliteit en service

Technische ondersteuning:Beschikbaar gedurende het hele ontwikkelingsproces

Kwaliteitsborging:Alle producten worden onderworpen aan verouderingstests met 100% visuele en elektrische inspectie

Productcompatibiliteit:Voorafgaande kennisgeving van upgrades met perfecte achterwaarts compatibiliteit

Garantie:12 maanden productgarantie

Vaak gestelde vragen

Productiecapaciteit

30,000m2 productiefaciliteit met meer dan 800 medewerkers in LCD/LCM-afdelingen

Kwaliteitscontrole

ISO9001, RoHS, CE gecertificeerd met een uitgebreide kwaliteitscontrole van begin tot eind

Minimale bestelhoeveelheid

Geen strikte beperkingen voor standaardmodellen; aangepaste modellen MOQ hangt af van LCD-grootte

Voortgangstijden

Standaardmodellen: voorraad of 1-2 weken; aangepaste modellen: 5-6 weken

Monsters

Gratis monsters beschikbaar met gratis verzending in China; Custom LCD meestal 5-8 gratis monsters

Aanpassing

Volledige OEM-diensten beschikbaar, waaronder TN, HTN, STN, FSTN VA/BTN LCD-displays en touch panels

Productassortiment

LCD-scherm, AMOLED-scherm, OLED-scherm, TFT-scherm, achterlicht, aangepast LCD, COG-scherm, COB-scherm, TFT-scherm, grafisch LCD-scherm, segment-scherm, 128x64-scherm

Technische ondersteuning

Volledige technische tekeningen, gegevens van de bestuurder-IC, initialisatiecodes en technische ondersteuning

Fabrieksplaatsen

Shenzhen en JiangXi provincie fabrieken - Welkom om te bezoeken met pick-up service van Shenzhen Bao'an Airport of snelweg Shenzhen Noord station
