Genyu 2.0 inch TFT LCD-displaymodule met 176x220 punten resolutie en 22 pin interface

Merknaam:	Genyu
MOQ:	Kindertype
Prijs:	$1.75-1.95

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

Guangdong, China

Weergavetype:

TFT

Weergavegrootte:

2,0 inch

Oplossing:

176(RGB)x220 punten

Interface:

8BIT MCU

Kijkrichting:

12 uur

Weergavekleur:

65K/262K

Aandrijf-IC:

ILI9225G

Achtergrondverlichting:

3 stuks witte LED's

Bedrijfstemperatuur:

-20~+70℃

Actief gebied:

28,03(B)*35,04(H) mm

Voeding:

3.3 V

Modulegrootte:

36,10(B)*51,90(H)*2,40(D) mm

Kijkgebied:

28,03(B)*35,04(H) mm

Opslagtemperatuur:

-30~+80 °C

Verbindingsmethode:

RADERTJE + FPC

Markeren:

2.0 inch TFT LCD-scherm

176x220 dots TFT LCD-module

22-pins TFT LCD-paneel

Productbeschrijving

Genyu 22-pins LCD-display - 2,0 inch TFT-module

Klein kleurendisplay met een resolutie van 176×220 pixels, ideaal voor diverse industriële en elektronische toepassingen.

Pin-configuratie

Pin	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21-22
Symbool	A	K	NC	NC	NC	VDD	D7	D6	D5	D4	D3	D2	D1	D0	RD	WR	RS	CS	TE	RESET	GND

Belangrijkste kenmerken

LCD Type: TFT
Interface: 8-bits MCU
Driver IC: ILI9225G
Kijkhoek: 12 uur
Voeding: 3,3V
Achtergrondverlichting: 4 witte LED's

Technische specificaties

Weergavemethode	2,0 inch TFT-display
Moduleafmetingen	36,10(B)×51,90(H)×2,40(D) mm
Weergavegebied	28,03(B)×35,04(H) mm
Bedrijfstemperatuur	-20 tot +70°C
Opslagtemperatuur	-30 tot +80°C
Verbindingsmethoden	COG + FPC

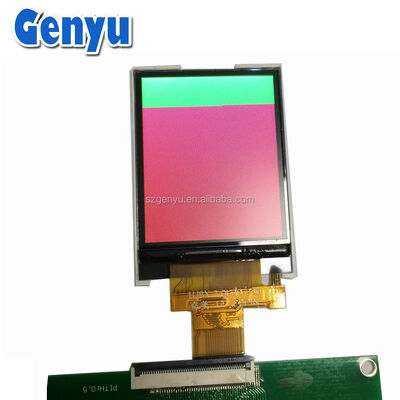

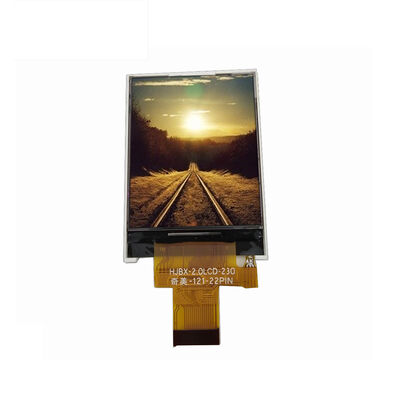

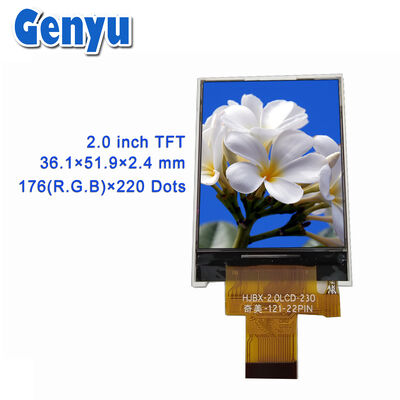

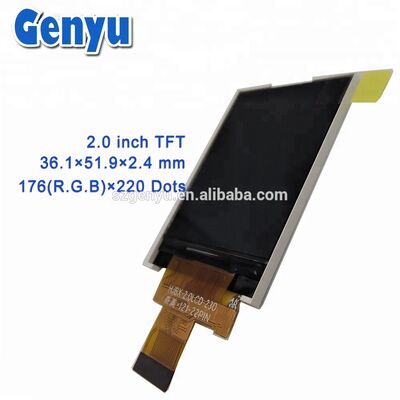

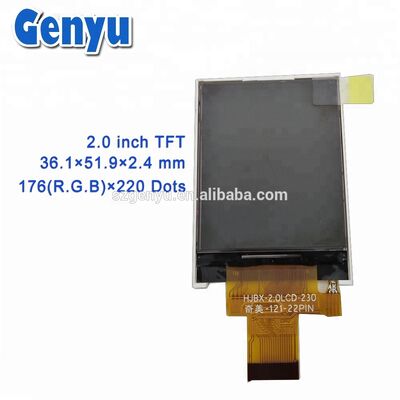

Productafbeeldingen

Gerelateerde producten

Wij bieden een uitgebreid assortiment TFT LCD-displays om aan diverse toepassingsvereisten te voldoen:

TFT LCD-formaat	0,96", 1,0", 1,06", 1,28", 1,3", 1,44", 1,54", 1,77", 2,0", 2,2", 2,4", 2,8", 2,95", 3,13", 3,2", 3,5", 4,3", 7,0"
Kijkhoek	IPS volledig kijkhoek, 12:00, 6:00
Interface	RGB, SPI, I2C, 8080, 6800, seriële poort, parallelle poort, aanpassing mogelijk
FPC	Insteekconnector, Soldeertype, aanpassing mogelijk

Neem contact met ons op voor meer datasheets en monsters.
