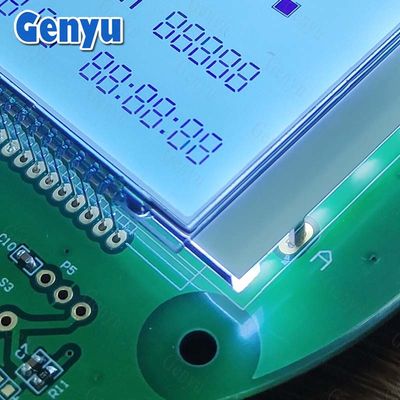

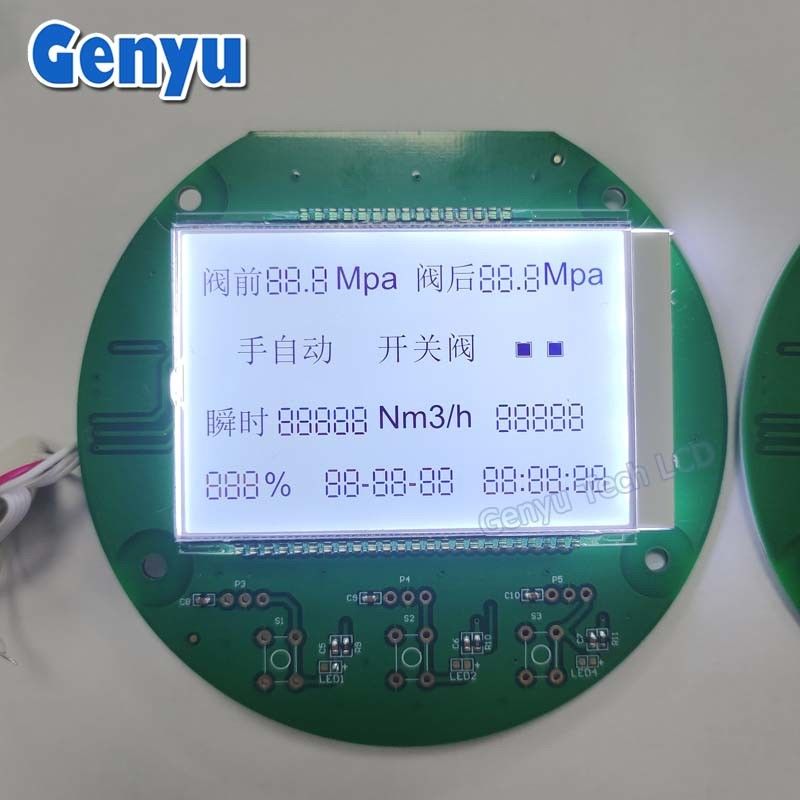

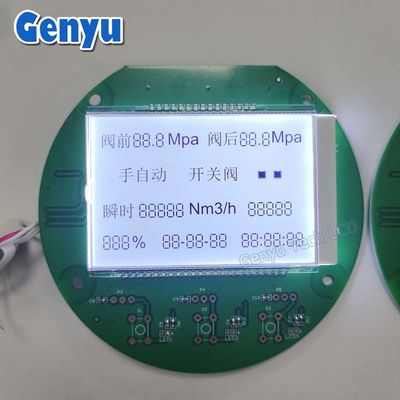

FSTN Segment LCD Display Module Op maat gemaakte PCB-plaat Wit scherm

DeHT1623is een LCD-driver-IC die vaak wordt gebruikt om segmentgebaseerde LCD's te bedienen. Het is ontworpen voor microcontrollergebaseerde toepassingen waarbij een lage-energie, kosteneffectieve LCD-oplossing nodig is.

Belangrijkste kenmerken:

• Bestuurder voor statische en multiplex LCD-schermen:Ondersteunt tot256 segmenten.

• Serial Interface:Communicatie via een3-draad SPI-achtige interface.

• Laag energieverbruik:Ideaal voor op batterijen aangedreven toepassingen.

• Geïntegreerde Bias-spanningsgenerator:Ondersteuning1/2 of 1/3 bias rijden.

• Interne oscillator:Vermindert de behoefte aan een externe klok.

• Grote werkspanning:Typisch2.4V tot 5,5V.

• Ingebouwde RAM:Bewaar gegevens om de werkdruk van de microcontroller te verminderen.

Pinout Overzicht:

• CS(Chip selecteren)

• CLK(klok)

• DATA Invoer van seriegegevens.

• VDD / VSS️ stroomvoorziening.

• VLCD️ LCD-aandrijvingspanning.

• SEGx / COMx️ LCD-segment en gemeenschappelijke uitgangen

Gedetailleerde parameters:

Eensegment LCDis een type LCD-scherm dat bestaat uit vooraf gedefinieerde segmenten, die afzonderlijk kunnen worden ingeschakeld of uitgeschakeld om cijfers, letters of symbolen te vormen.Deze displays worden vaak gebruikt in digitale klokken, rekenmachines, meters en andere eenvoudige elektronische apparaten.

Belangrijkste kenmerken:

• Laag stroomverbruik️ Ideaal voor apparaten die op batterijen werken.

• Hoog contrast- Goed zicht in verschillende lichtomstandigheden.

• Aanpasbaar¢ Segmenten kunnen worden ontworpen voor specifieke toepassingen.

• Eenvoudige rijmethodeGebruikt multiplexing of directe aandrijving methoden.

Toepassingen:

• Digitale klokken

• Rechters

• thermometers

• Afstandsbediening

• Industriële meters

• Huishoudelijke apparaten (bijv. magnetronen, wasmachines)
