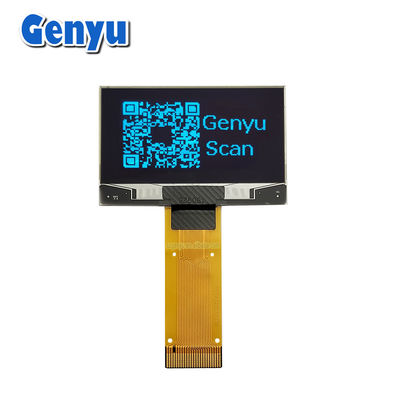

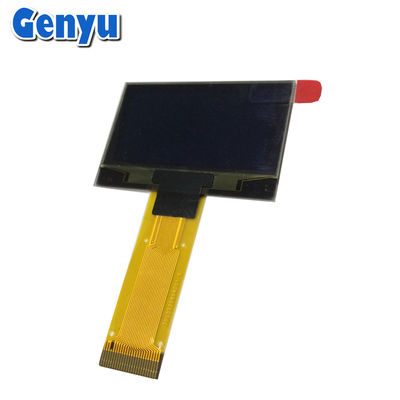

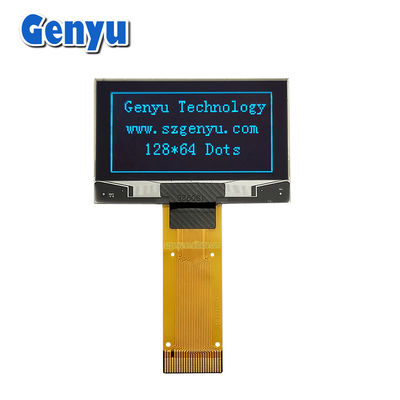

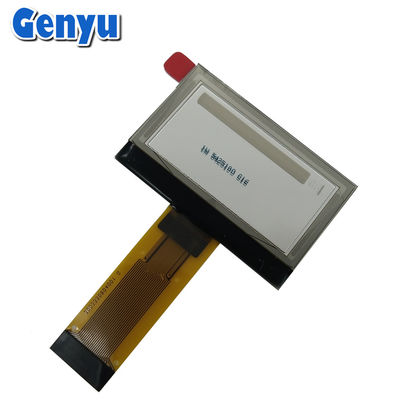

Serial Interface 1,54 inch OLED Display Panel Blauwe kleur 128x64 punten 24PIN

Serial Interface 1,54 inch OLED Display Panel Blauwe kleur 128x64 punten 24PIN

Merknaam:	Genyu
Modelnummer:	GY12864-48
MOQ:	100 stuks
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Paypal, Western Union, MoneyGram, Creditcard
Toeleveringsvermogen:	150 duizend stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

RoHS, ISO9001: 2015

Panelgrootte:

1.54 inch (diagonaal)

Resolutie:

128*64 punten

Kleur weergeven:

blauw

Bestuurder IC:

SPD0301ZD

FPC:

24pin

Verpakking Details:

Tellers en kartonnen dozen tegen plastic

Levering vermogen:

150 duizend stuks per maand

Markeren:

1.54 inch OLED display paneel

Seriële interface 1

54 inch OLED-scherm

Productbeschrijving

1.54 inch OLED Display Panel Blauw Kleur 128x64 Punten 24PIN met seriële interface

De1.54 inch OLED SPD0301een klein, monochroom of kleuren OLED-display dat deSPD0301Het wordt vaak gebruikt in ingebouwde systemen, smartwatches, fitness trackers en andere draagbare apparaten die een compact, laagvermogen display nodig hebben.

SPD0301 Toezicht op de regelaar:

DeSPD0301is een OLED-driver/controller die zowelmonochroomenkleur OLEDHet wordt meestal gebruikt in kleine, lage-energie toepassingen.SPI(en eventueel I2C) interfaces voor communicatie met een microcontroller.

Terwijl deSPD0301De controller is niet zo gebruikelijk als andere OLED-controllers zoals deSSD1306, wordt het nog steeds op grote schaal ondersteund in sommige bibliotheken voor gebruik met Arduino en andere microcontrollers.

Gedetailleerde parameters:

1	Merknaam	Genyu
2	Modelnummer	GY12864-48
3	Afbeeldingsmodus	OLED ((Organic Light Emitting Diode)
4	Kleur	Blauw
5	Grootte	1.54 inch.
6	Puntmatrix	128 x 64 pixels
7	Grootte van de module	42.04 ((W) x27.22 ((H) x1.41 ((D) mm
8	Bekijkgebied	37.052 (W) x 19.516 ((H)mm
9	Actief gebied	35.052 ((W) x17.516 ((H))mm
10	Puntgrootte	0.254 ((W) * 0.254 ((H) mm
11	Dot Pitch	0.274 ((W) * 0.274 ((H) mm
12	Rijden IC	SPD0301ZD
13	Interface	6800/8080-interface, 4 draad serieinterface, I2C
14	FPC-connector	24PIN, sockettype
15	FPC pitch	0.5 mm
16	Inrichtingsmethode	VDD=1,65V~3,3V, Vin=11,5~12,5V
17	Zienhoek	160°

Serial Interface 1,54 inch OLED Display Panel Blauwe kleur 128x64 punten 24PIN 0

OLED-schermen (0,42 inch ~ 3,12 inch ):

We ontwikkelen voornamelijk kleine en middelgrote OLED-displays, waaronder 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" en 3,12", enz.

We kunnen het FPC, Interface, Touch Panel en PCB-bord aanpassen op basis van uw eisen.

Serial Interface 1,54 inch OLED Display Panel Blauwe kleur 128x64 punten 24PIN 1

Pin-out voor 1,54 inch OLED SPD0301 (SPI-interface):

De typische pinout voor de1.54 inch SPD0301 OLED-displaymet behulp vanSPIDe interface kan als volgt lijken:

VCC: stroomvoorziening (meestal3.3Vof5V)).
GNDOp de grond.
CS (chip selecteren)SPI-chip selecteer pin.
SCK (Seriële klok)SPI-klokpen.
SDI (MOSI): Master Out Slave In (SPI data-invoer pin).
DC (gegevens/commando): Data/Command pin, gebruikt om onderscheid te maken tussen gegevens en commando's.
RES (Reset): Stel de pin voor het scherm opnieuw in.
VCC- Stroomtoevoer pin.
GNDAardspeld.

Veelgestelde vragen

1V: Welke producten kunt u leveren?

A. 1) LCD-scherm op maat;

2) Monochrome grafische/dotmatrix LCD-displaymodules;

3)Micro-OLED-displaymodules;

4) TFT-LCD-displaypanelen in kleur;

5) LED-achterlichten.

2Waar is uw fabriek?

- A.Ons kantoor is in Shenzhen, Guangdong en onze fabriek is in de provincie Jiangxi.

3V: Biedt u een gratis monster aan?

A: Voor de eerste samenwerking worden monsters in rekening gebracht en wordt het bedrag terugbetaald in de fase van de massa-bestelling.

4V: Wat is de levertijd?

A: Voor kleine bestellingen: 7-15 dagen. Voor massaproductie: 25-30 dagen.

5. V: Kan ik een lagere prijs krijgen voor OLED-displays?

A: Ja, goedkopere prijs bij bestelling van grotere hoeveelheden.

6V: Hoe controleert u de kwaliteit van de producten?

A: Alle producten worden voor verzending 100% geïnspecteerd.
