Verticaal type 0,96 inch OLED-scherm 128x64 stippen SH1107 13PIN Soldering FPC

Verticaal type 0,96 inch OLED-scherm 128x64 stippen SH1107 13PIN Soldering FPC

Merknaam:	Genyu
Modelnummer:	GY64128-01
MOQ:	100 stuks
Prijs:	Onderhandelbaar
Betalingsvoorwaarden:	T/T, Paypal, Western Union, MoneyGram, Creditcard
Toeleveringsvermogen:	150 duizend stuks per maand

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

RoHS, ISO9001: 2015

Panelgrootte:

0.96 inch (diagonaal)

Resolutie:

128*64 punten

Kleur weergeven:

Wit

Bestuurder IC:

SH1107

FPC:

13 pin, solderen

Verpakking Details:

Tellers en kartonnen dozen tegen plastic

Levering vermogen:

150 duizend stuks per maand

Markeren:

Verticaal 0

96 inch OLED scherm

Verticale 0

Productbeschrijving

0.96 inch OLED Display Verticaal Wit 128x64 Punten SH1107 13PIN Soldering FPC

Een0.96 inch OLED- een beeldschermSH1107De driver is een ander populair klein OLED-scherm, vaak gebruikt in microcontrollerprojecten.SSD1306, maar het heeft een aantal verschillen in termen van communicatie en weergave.

Belangrijkste kenmerken van 0,96 inch OLED (SH1107):

Bestuurder IC:SH1107is de controller die het scherm bedient.
Resolutie: Typisch128x64 pixels.
Display-type: Monochroom (zwart-wit) OLED.
Grootte0,96 inch diagonaal.
CommunicatieprotocolTypisch gebruik:I2CofSPIvoor communicatie, hoewel I2C vaker voorkomt.
InterfaceDe SH1107 is compatibel met beideI2CenSPIInterfaces, maar deI2CIn de eerste plaats is het gebruik van de interfaces in kleinere projecten veel groter.

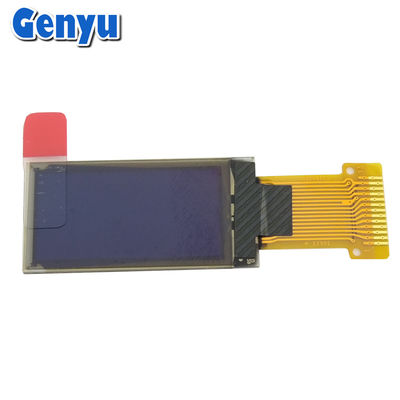

Verticaal type 0,96 inch OLED-scherm 128x64 stippen SH1107 13PIN Soldering FPC 0

Gedetailleerde parameters:

1	Merknaam	Genyu
2	Modelnummer	GY64128-01
3	Afbeeldingsmodus	OLED ((Organic Light Emitting Diode)
4	Kleur	Wit
5	Grootte	0.96 inch
6	Puntmatrix	64 x 128 pixels
7	Grootte van de module	14.0(W) x28.0(H) x1.227(D) mm
8	Bekijkgebied	11.86 (W) x 22.74 ((H) mm
9	Actief gebied	10.86 (W) x 21.74 ((H)mm
10	Puntgrootte	0.15(W) *0.15(H) mm
11	Dot Pitch	0.17(W) *0.17(H) mm
12	Rijden IC	SH1107
13	Interface	4-draad serie, I2C
14	FPC-connector	13PIN, solderen
15	Spanning	VDD=1,65~3,3V, Vin=8,5~9,5V
16	Zienhoek	160°

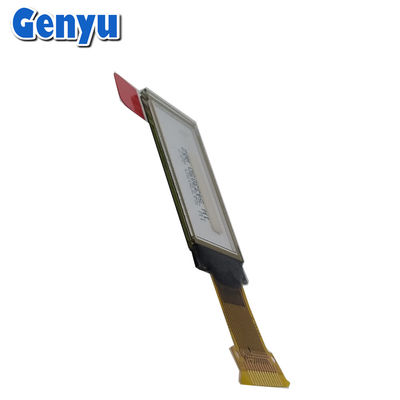

Verticaal type 0,96 inch OLED-scherm 128x64 stippen SH1107 13PIN Soldering FPC 1

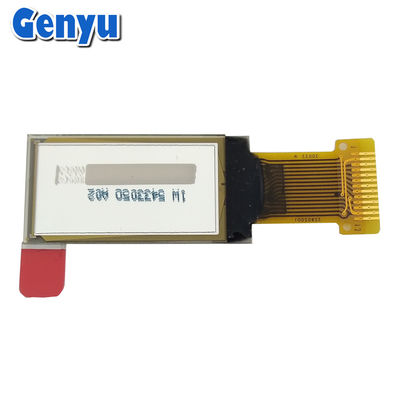

Verticaal type 0,96 inch OLED-scherm 128x64 stippen SH1107 13PIN Soldering FPC 2

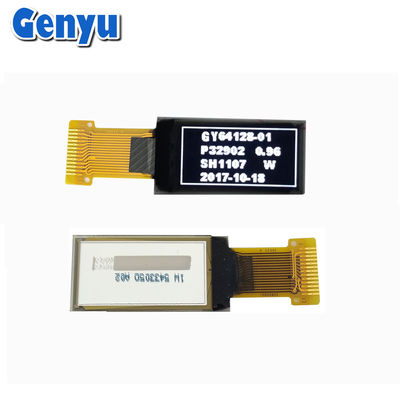

Verticaal type 0,96 inch OLED-scherm 128x64 stippen SH1107 13PIN Soldering FPC 3

OLED-schermen (0,42 inch ~ 3,12 inch ):

We ontwikkelen voornamelijk kleine en middelgrote OLED-displays, waaronder 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" en 3,12", enz.

We kunnen het FPC, Interface, Touch Panel en PCB-bord aanpassen op basis van uw eisen.

Voordelen van SH1107 ten opzichte van andere regelaars:

Betere verenigbaarheid: Hoewel de SSD1306 vaker voorkomt, wordt de SH1107 ook goed ondersteund en werkt het goed in kleine apparaten waar geheugenadressering of specifieke weergavefuncties vereist zijn.
Meer geavanceerde functies: De SH1107 biedt mogelijk betere grafische mogelijkheden en een efficiëntere verwerking van complexe displays dankzij zijn geheugenverwerking en stuurfuncties.

Verschillen tussen SH1107 en SSD1306:

Toespraak: De SH1107 heeft eenverschillende geheugenadressenHet systeem is echter niet direct compatibel met de bibliotheken bedoeld voor de SSD1306 (hoewel veel bibliotheken met beide werken).
Interfacecontrole: De SH1107 heeft eenenigszins andere initialisatie volgordeen besturingsopdrachten dan de SSD1306, dus specifieke bibliotheken of configuraties zijn nodig.

Pinout voor SH1107 OLED (I2C-versie):

Als u een0.96-inch SH1107 OLEDDisplay met I2C-communicatie, de gemeenschappelijke pinnen zijn:

VCC: stroomvoorziening (meestal 3,3 V of 5 V).
GNDOp de grond.
SCL: Serial Clock Line (I2C).
SDA: Serial Data Line (I2C).
RES (Reset): Reset pin (optioneel voor I2C, meestal laag gebonden voor I2C).
DC (gegevens/commando): Data/command pin (gebruikt voor SPI, meestal laag gebonden voor I2C).

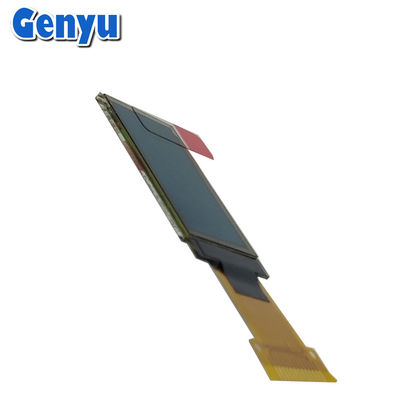

Verticaal type 0,96 inch OLED-scherm 128x64 stippen SH1107 13PIN Soldering FPC 5

Veelgestelde vragen

1V: Welke producten kunt u leveren?

A. 1) LCD-scherm op maat;

2) Monochrome grafische/dotmatrix LCD-displaymodules;

3)Micro-OLED-displaymodules;

4) TFT-LCD-displaypanelen in kleur;

5) LED-achterlichten.

2Waar is uw fabriek?

- A.Ons kantoor is in Shenzhen, Guangdong en onze fabriek is in de provincie Jiangxi.

3V: Biedt u een gratis monster aan?

A: Voor de eerste samenwerking worden monsters in rekening gebracht en wordt het bedrag terugbetaald in de fase van de massa-bestelling.

4V: Wat is de levertijd?

A: Voor kleine bestellingen: 7-15 dagen. Voor massaproductie: 25-30 dagen.

5. V: Kan ik een lagere prijs krijgen voor OLED-displays?

A: Ja, goedkopere prijs bij bestelling van grotere hoeveelheden.

6V: Hoe controleert u de kwaliteit van de producten?

A: Alle producten worden voor verzending 100% geïnspecteerd.
