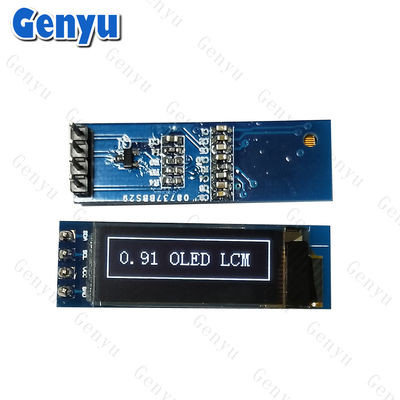

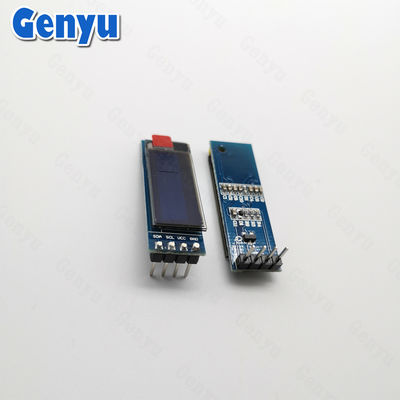

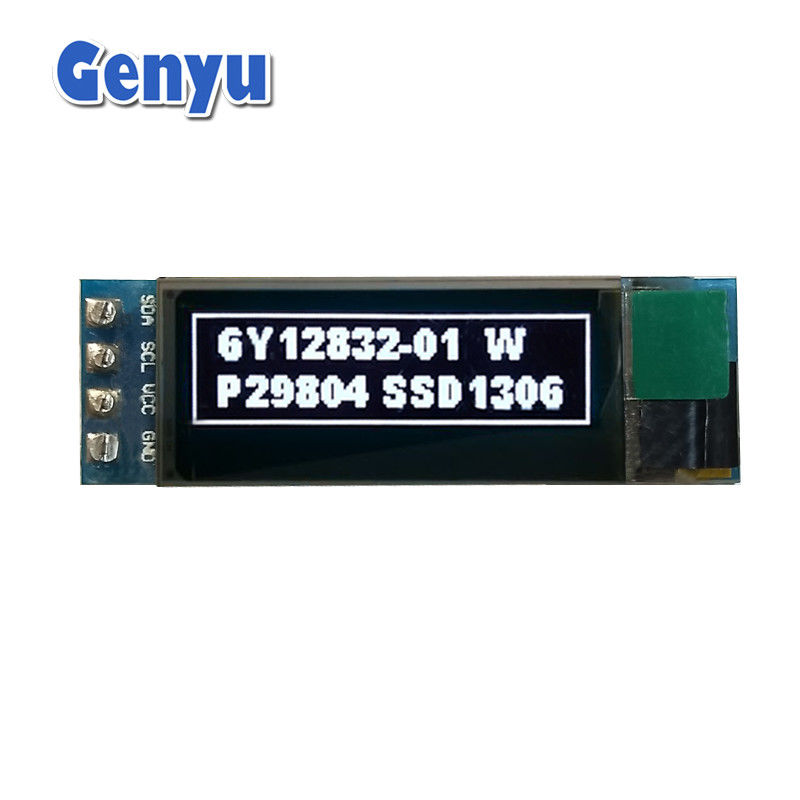

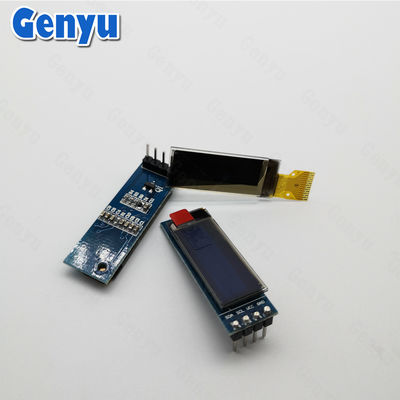

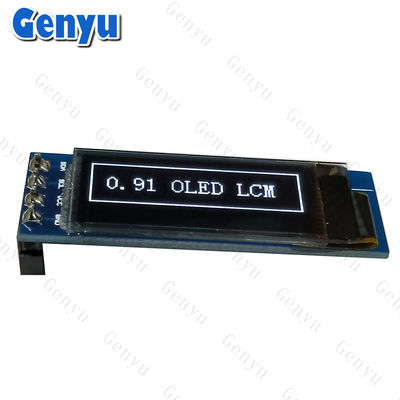

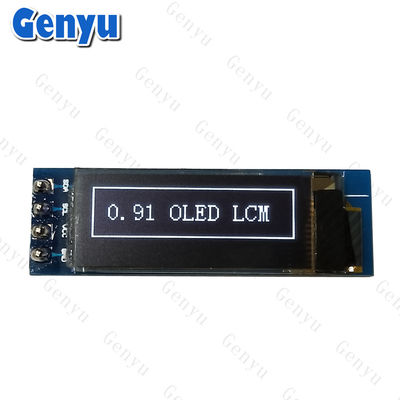

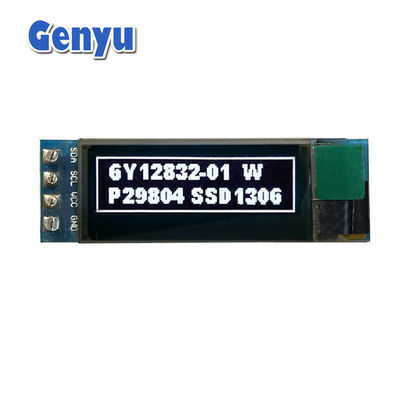

Witte 0,91 inch OLED Display Module 128x32 Dots SSD1306 4PIN I2C Interface

0.91 inch OLED Display Module Wit 128x32 Dots SSD1306 4PIN I2C Interface

Gemeenschappelijke kenmerken:

1. Afbeeldingsgrootte:

   • Diagonale grootte0,91 inch.

   • Resolutie:128x32De maximale hoeveelheid pixels is het meest voor kleinere schermen.

2. OLED-type:Monokroom: De meeste 0,91 inch OLED-displays zijnmonochroom(meestal wit, blauw of geel), wat betekent dat ze één kleur vertonen tegen een zwarte achtergrond

3. Interface:

   • I2C: De meeste 0,91 inch OLED-modules gebruiken deI2CInterface voor communicatie, waarvoor slechts twee gegevenslijnen nodig zijn (SDAvoor gegevens enSCLI2C is handig voor eenvoudiger bedrading en langzamere communicatiesnelheden.

   • SPI: Sommige 0,91 inch OLED-modules kunnen ookSPI(Serial Peripheral Interface), die snellere gegevensoverdracht mogelijk maakt, maar extra bedrading vereist.

4. Bestuurder IC:SSD1306: Dit is een van de meest populaire OLED-controllers, veel gebruikt in 0,91 inch modules

5. Stroomvoorziening:OLED-displays zijn relatieflaag vermogenIn vergelijking met traditionele LCD-schermen, omdat ze geen achtergrondverlichting nodig hebben, geeft elke pixel zijn licht uit.3.3Vof5V(afhankelijk van het model) te bedienen.

6. Montage van PCB's:Rigid PCB'sAndere worden geleverd met een stijf PCB, dat vaker voorkomt iningebedofstilstaandtoepassingen zoals handheld apparaten, sensoren en gadgets.

Gedetailleerde specificaties:

OLED-schermen (0,42 inch ~ 3,12 inch ):

We ontwikkelen voornamelijk kleine en middelgrote OLED-displays, waaronder 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" en 3,12", enz.

Hoe gebruik je een 0,91 inch OLED PCB met Arduino:

Om een 0,91 inch OLED-scherm aan te sluiten en te gebruikenArduino(of een andere microcontroller), volgt u de volgende basisstappen:

1.Het scherm bedraden:

• I2C-interface (meest voorkomend):

  • VCCnaar de 3,3 V of 5 V pin op de Arduino (afhankelijk van de display specificaties).

  • GNDaan de grondspeld op de Arduino.

  • SCLnaar de SCL pin op de Arduino.

  • SDAnaar de SDA pin op de Arduino.

• SPI-interface(indien van toepassing):

  • VCCnaar een 3,3V of 5V pin op de Arduino.

  • GNDnaar de GND pin.

  • SCK(Serial Clock) naar SCK pin op de Arduino.

  • MOSI(Master Out Slave In) naar MOSI pin op de Arduino.

  • CS(Chip Select) naar een digitale pin op de Arduino (bijv. pin 10).
