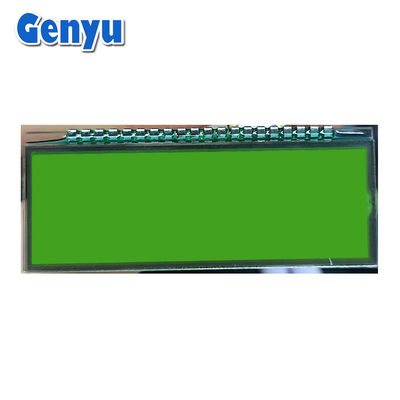

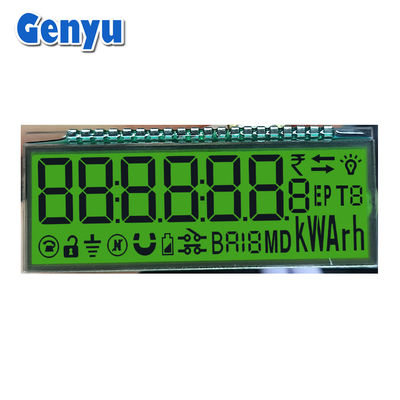

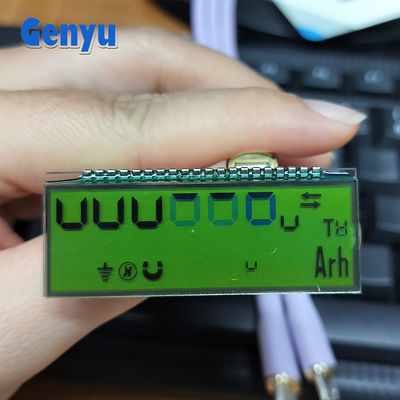

Compact aangepast LCD-scherm STN Geen achtergrondverlichting 20PIN 7 Segment Scherm Voor Meters

Segment LCD (alfanumeriek scherm)

EenSegment LCDis meestal gebruikt voor het weergeven van eenvoudige numerieke of alfanumerieke gegevens. Het bestaat uit een reeks afzonderlijke segmenten die kunnen worden ingeschakeld of uitgeschakeld om tekens te vormen.Deze segmenten worden in een rasterpatroon geplaatst om cijfers of letters te vormen.

Belangrijkste kenmerken:

• Structuur: Gewoonlijk bestaat het uit 7 segmenten (of meer) voor elk teken.
• Afbeelding: voornamelijk voor getallen en beperkte tekens (bijv. eenvoudige alfanumerieke tekens, zoals "A", "B", "C").
• Resolutie: Beperkte resolutie omdat elk karakter is gevormd door een combinatie van segmenten.
• Energieverbruik: over het algemeen lager in vergelijking met grafische LCD-schermen omdat het scherm minder complex is.
• Toepassingen: Gebruikt in apparaten zoals digitale klokken, rekenmachines, magnetronen en elementaire elektronische meters.

Gedetailleerde parameters:

Meldingen: The verschillen tussen TN, HTN,STN, FSTN en VA LCDsoorten?

TN (Twisted Nematic)Op LCD-schermen wordt de gedraaide oriëntatie van de vloeibare kristallenmoleculen met 90° afgeleid.laag stroomverbruikDe meest voorkomende toepassingen zijn horloges, rekenmachines, enz.

HTN (High Twisted Nematic)LCD-schermen, nematische vloeibare kristallen moleculen zitten tussen twee transparante glazen,en de oriëntatie van de vloeibare kristalmoleculen is 100 ~ 140 graden afgewend tussen de twee lagen glasDe belangrijkste kenmerken zijn vergelijkbaar met TN, maar de kijkhoek is breder dan TN.

STN (Super Twisted Nematic)LCD-schermen, het vloeibare kristal draait 180 ~ 270 graden in het LCD-scherm, de kijkhoek is beter, en er zijn over het algemeen grijze films, geelgroene films en blauwe films.Veel gebruikt in COB/COG met een hoog kanaal, zoals communicatieapparatuur, enz.

FSTN (film+STN)LCD-scherm, om het achtergrondkleurprobleem van gewone STN te verbeteren, wordt een compensatiefilm aan de polarisator toegevoegd om verspreiding te elimineren en zwart-wit weergave te bereiken.Gemeenschappelijke toepassingen zijn industriële instrumenten, enz.
