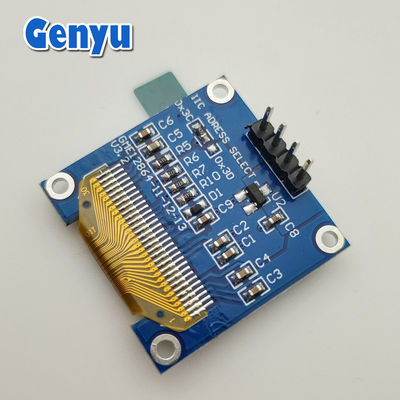

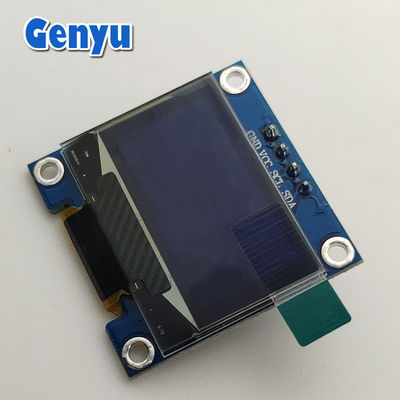

SSD1306 0,96' OLED Display Module Y&B 128x64 Dots 4PIN I2C Interface

0.96 inch OLED Display Module Y&B 128x64 Dots SSD1306 4PIN I2C Interface

Specificaties van een 0,96 inch OLED-module:

1. Afbeeldingsgrootte:

   • Diagonale grootte0,96 inch.

   • Actief gebied: Ongeveer 21,74 mm x 10,86 mm.

2. Resolutie:Gewoonlijk128x64 pixels

3. OLED-type:

   • Monokroom: verkrijgbaar in enkele kleuren zoals wit, blauw of geel.

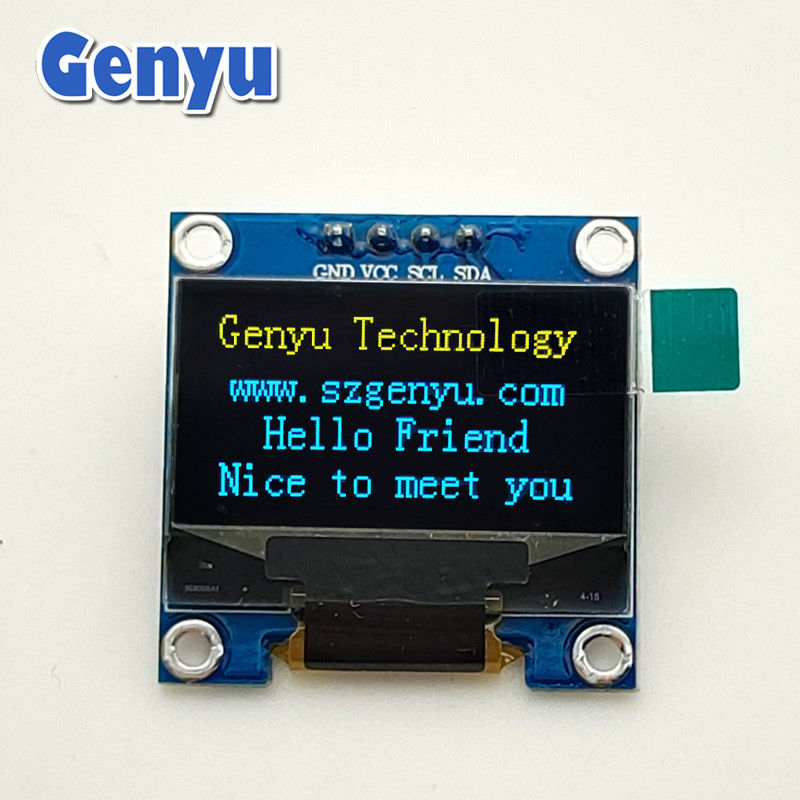

   • Bicolor: Toont twee kleuren, zoals geel en blauw, horizontaal verdeeld.

4. Bestuurder IC:

   • SSD1306: De meest gebruikte controller voor 0,96 inch OLED-displays.

   • SH1106: Een andere compatibele controller, meestal met vergelijkbare functionaliteit.

5. Interface:

   • I2C: standaard voor de meeste 0,96 inch OLED-modules; gebruikt twee draden (SDA, SCL) voor gegevenscommunicatie.

   • SPI: Sommige varianten ondersteunen SPI voor snellere communicatie.

6. Energiebehoeften:

   • Spanning: typisch3.3Vof5V(afhankelijk van de module).

   • Een laag stroomverbruik als gevolg van het zelfemitterende karakter van OLED's.

7. Zienhoek:

   • Grote kijkhoeken, over het algemeen tot170°.

8. Contrastverhouding:

   • Extrem hoog, meestal10,000:1, zodat tekst en afbeeldingen helder zijn.

9. Vormfactor:

   • Compact en licht, geschikt voor ruimtebeperkte toepassingen.

Gedetailleerde parameters:

OLED-schermen (0,42 inch ~ 3,12 inch ):

We ontwikkelen voornamelijk kleine en middelgrote OLED-displays, waaronder 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" en 3,12", enz.

Een 0,96 inch OLED module aansluiten:

1. Bedrading (I2C-interface):

• VCC: Sluit aan op een stroomtoevoer van 3,3 V of 5 V (afhankelijk van de module).

• GNDGrondverbinding.

• SCL: Sluit aan op de I2C-klokpen (bijv. A5 op Arduino Uno).

• SDA: Sluit aan op de I2C-datapin (bijv. A4 op Arduino Uno).

2. Bedrading (SPI interface)(indien ondersteund):

• VCCEnergievoorziening.

• GNDOp de grond.

• SCLEen serie-klok.

• MOSIMeester uit, slaaf in.

• CSChip Select.

• D.C.Gegevens/Command Control.
